滾珠螺桿工作原理，滾珠螺桿和滾珠絲杠的區別，想必這些都是困擾大家的問題，下面先給大家帶來滾珠螺桿的介紹及結構。（相關推薦可查看萬里疆官網《絲桿直線模組的工作原理》）

滾珠螺桿和滾珠絲杠的區別：

其實滾珠螺桿和滾珠絲杠沒有什么實質區別，大家的叫法不同，

1、滾珠螺桿：是個想當然式的“俗稱”。通常是非機械行業的人的叫法；

2、滾珠絲杠：是個以點蓋面式的“簡稱”，實際是指你所問物件的一部分；

在國家標準中只有一個正式的名稱——滾珠絲杠副，它表征：滾珠絲杠、滾珠螺母、回轉鋼球以及循環件的組合體，即大家使用的，帶滾珠螺紋、螺母及鋼球等的可以直接安裝使用的，實現“回轉－推力”（或反向）轉換的傳動部件。

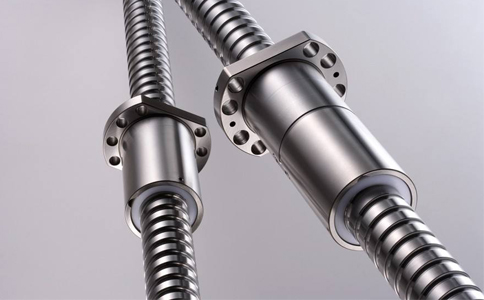

滾珠螺桿介紹：

滾珠螺桿（Ballscrew），別名球螺桿、導螺桿，是一種鋼珠介于螺帽與螺桿之間做運動，將傳統螺桿之滑動接觸轉換成滾動接觸然后再將螺帽內的鋼珠回轉運動轉為直線運動的傳動機械組件。滾珠螺桿具有定位精度高、高壽命、低污染和可做高速正逆向的傳動及變換傳動等特性，因具上述特性，滾珠螺桿已成為近來精密科技產業及精密機械產業的定位及測量系統上的重要零組件之一。

滾珠螺桿結構：

滾珠螺桿主要為螺桿、螺帽、鋼珠、固定座、刮刷器及回流管所構成的，依其循環系統的不同更分為外循環式、內循環式、端塞循環式滾珠螺桿。

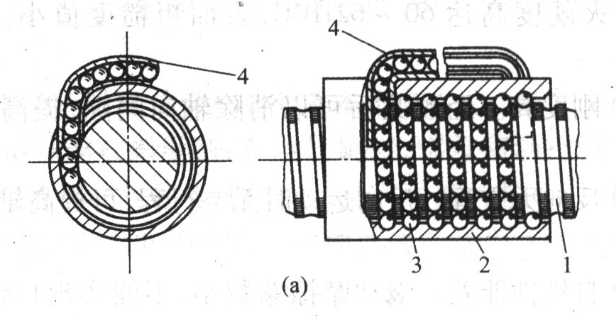

滾珠螺桿的結構傳統分為內循環結構(以圓形反向器和橢圓形反向器為代表)和外循環結構(以插管為代表)兩種。這兩種結構也是最常用的結構。這兩種結構性能沒有本質區別，只是內循環結構安裝連接尺寸??；外循環結構安裝連接尺寸大。滾珠絲杠副的結構已有10多種，但比較常用的主要有：內循環結構；外循環結構；端蓋結構；蓋板結構。

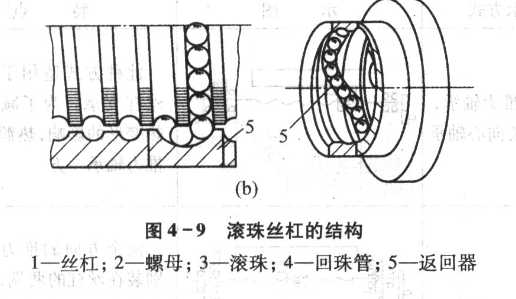

內循環結構反向器的形狀有多種多樣，但是，常用的外形就是圓形和橢圓形。由于圓形滾珠反向通道較短，因此，在流暢性上不如橢圓形結構。最好的反向器結構為橢圓形內通道結構，由于滾珠反向不通過絲杠齒頂，類似外循環結構，因此，消除了絲杠齒頂倒角誤差給滾珠反向帶來的影響。但由于制造工藝較復雜，影響了這種結構的推廣。

滾珠螺桿的工作原理：

1、按照國標GB/T17587.3-1998及應用實例，滾珠螺桿（已基本取代梯形絲桿，已俗稱絲桿）是用來將旋轉運動轉化為直線運動；或將直線運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位準確等！

2、當滾珠螺桿作為主動體時，螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。
