絲桿滑臺模組左右折馬達安裝5步法

作者：萬里疆瀏覽量：42735 來源：時間：2021-07-07 11:05:47

信息摘要：

絲桿滑臺模組左右折馬達安裝5步法

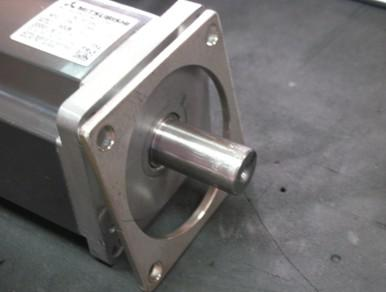

1、先將馬達墊片置于馬達法蘭上

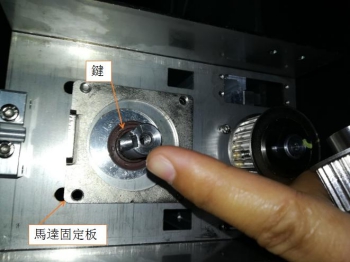

2、裝入主動輪之前，注意先放入馬達固定板（注意方向）電機軸端必須放入標準鍵

絲桿滑臺安裝聯軸器.jpg 聯軸器加固.jpg

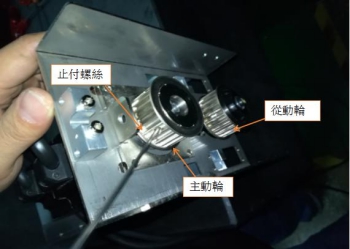

3. 將主動輪裝入馬達軸心(此時馬達安裝螺絲未固定) ，將主動輪、從動輪平行后鎖緊皮帶輪止付螺絲。

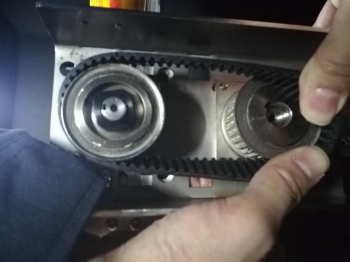

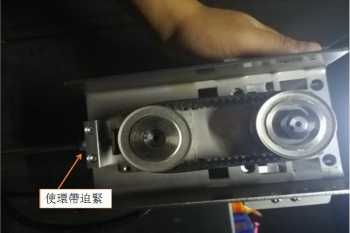

4、將環帶安裝到皮帶輪，利用迫緊塊將馬達固定片往外側拉使環帶迫緊(不得太緊或太鬆),同時將馬達螺絲鎖固

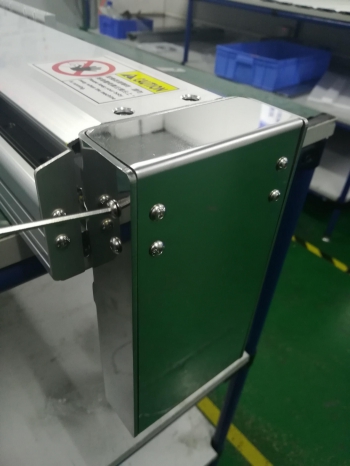

5、再將外蓋鎖固后即可

本文標簽：絲桿滑臺模組
