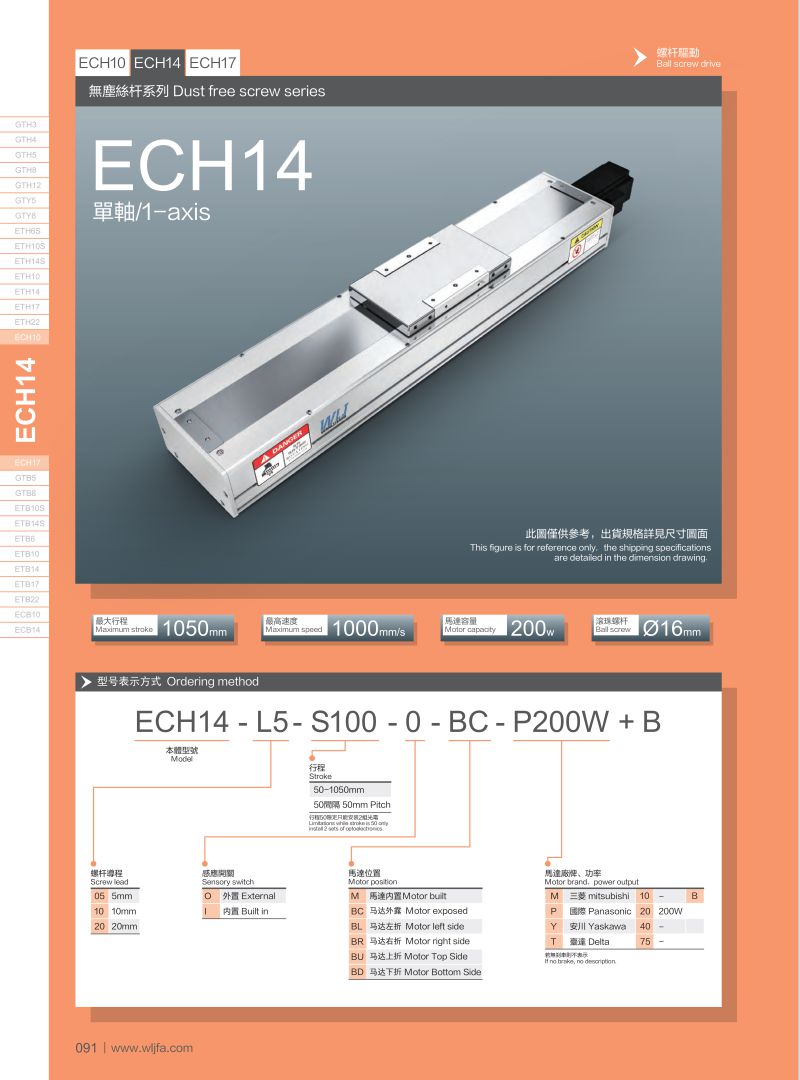

產品名稱：WLJ萬里疆無塵絲桿滑臺

產品型號：ECH14

產品概述：

無塵絲桿滑臺ECH14系列主要由鋁本體、對角軸承固定座、蓋板、滑座等部件組成，采用耐腐蝕、高強度性鋁合金材料為底座，在底座里面安裝高精度直線導軌副，鋁合金移動座安裝在滑塊上，移動座中部與滾珠絲桿的螺母相連，電機通過絲桿帶動滑座往復移動，對角軸承固定座能保證移動座運行的重復精度與定位精度，柔性不銹鋼帶密封在移動座上面，整體能達到無塵等級要求。

WLJ無塵絲桿滑臺ECH14規格表

馬達功率:200W/400W

位置重復精度:±0.01mm

螺桿導程:5/10/20

更高速度:250/500/1000

更高可搬重量 水平使用95/110 75/88 35/40  垂直使用:27/33 18/22 7/10

定格推力:683/1388 341/694 174/347

標準行程:50-1050mm/50間隔

AC伺服馬達容量:200/400

滾珠螺桿外徑:C7?16

聯軸器:10×11(14)10×14

為什么3000+家工業自動化設備客戶選擇WLJ直線模組

1、剛性強化

使用本體與滑座一體成型鋼材，改善原始鋁滑座剛性較差的問題

2、組裝省時方便

不需拆卸鋼帶，即可由上往下固定或由下往上固定

本體側面增加安裝基準面承靠

本體底部有定位PIN孔

3、不易發塵

特殊鋼帶結構設計，可減少發塵。可用于潔凈室內環境。

4、等高直線度.度高

軌道嵌入于本體后研磨，行走等高直線度可達±0.02mm

5、體積更小

寬度縮小，讓設備安裝所需空間更小

6、自潤滑結構

自潤滑結構設計，可實現輕負載30000km免維護直接向滾道面供給潤滑油

自潤滑塊有毛細作用始終儲存和供給潤滑油

自潤滑塊安裝在密封端蓋與滾動體之間，直接與溝道接觸，潤滑油供給在滾道上，當滾動體在溝道經過，起到潤滑作用
