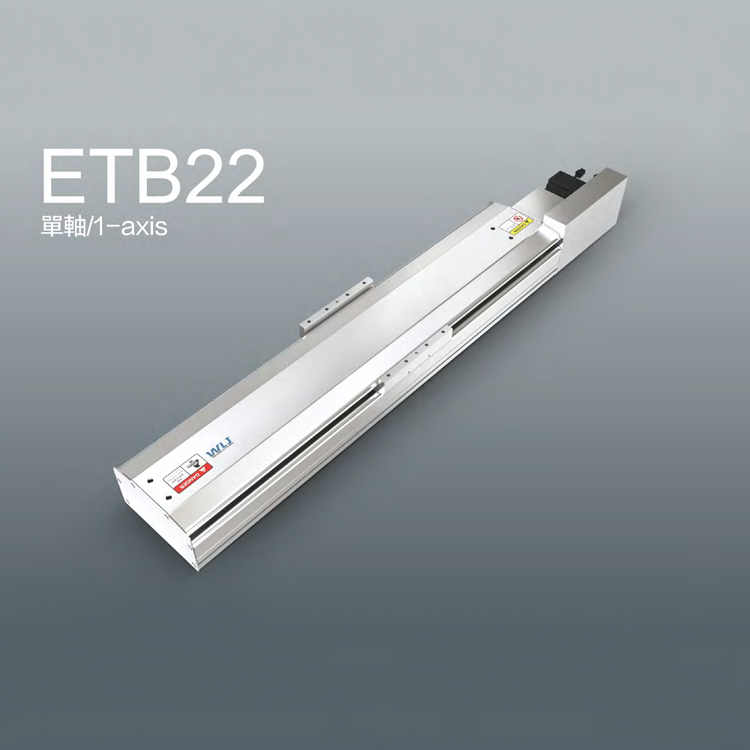

產品名稱:WLJ萬里疆一般皮帶滑臺

產品型號：ETB22

產品概述：

直線皮帶滑臺ETB22系列主要由鋁本體、對角軸承固定座、蓋板、滑座等部件組成，采用耐腐蝕、高強度性鋁合金材料為底座，在底座里面安裝高精度直線導軌副，鋁合金移動座安裝在滑塊上，移動座中部與滾珠絲桿的螺母相連，電機通過絲桿帶動滑座往復移動，對角軸承固定座能保證移動座運行的重復精度與定位精度，鋁合金蓋板在移動座上面作整體防護。

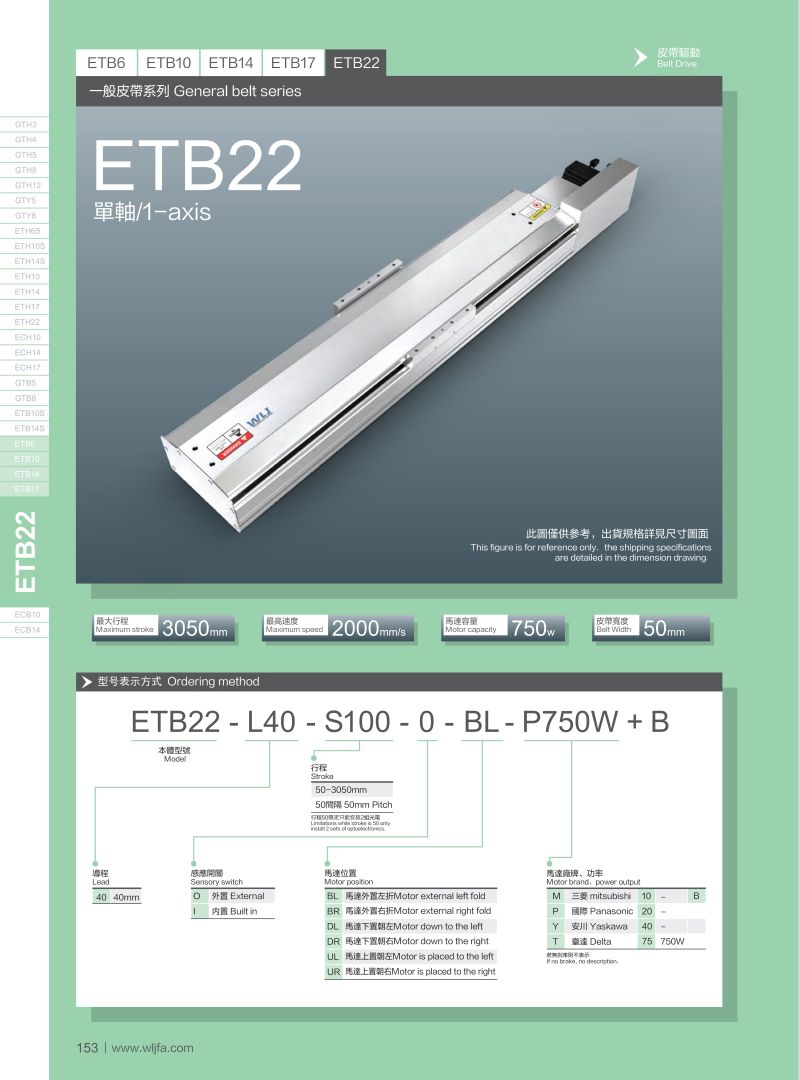

WLJ一般皮帶滑臺ETB22規格表

位置重復精度：±0.04mm

導程:40

更高速度：2000

更高可搬重量：水平使用:85 垂直使用:無

定格推力:367

標準行程:50-3050mm/50間隔

AC伺服馬達容量:750

皮帶寬度:50

聯軸器：EE-S×672(NPN)

為什么3000+家工業自動化設備客戶選擇WLJ直線模組

1、剛性強化

使用本體與滑座一體成型鋼材，改善原始鋁滑座剛性較差的問題

2、組裝省時方便

不需拆卸鋼帶，即可由上往下固定或由下往上固定

本體側面增加安裝基準面承靠

本體底部有定位PIN孔

3、不易發塵

特殊鋼帶結構設計，可減少發塵。可用于潔凈室內環境。

4、等高直線度度高

軌道嵌入于本體后研磨，行走等高直線度可達±0.02mm

5、體積更小

寬度縮小，讓設備安裝所需空間更小

6、自潤滑結構

自潤滑結構設計，可實現輕負載30000km免維護直接向滾道面供給潤滑油

自潤滑塊有毛細作用始終儲存和供給潤滑油

自潤滑塊安裝在密封端蓋與滾動體之間，直接與溝道接觸，潤滑油供給在滾道上，當滾動體在溝道經過，起到潤滑作用
