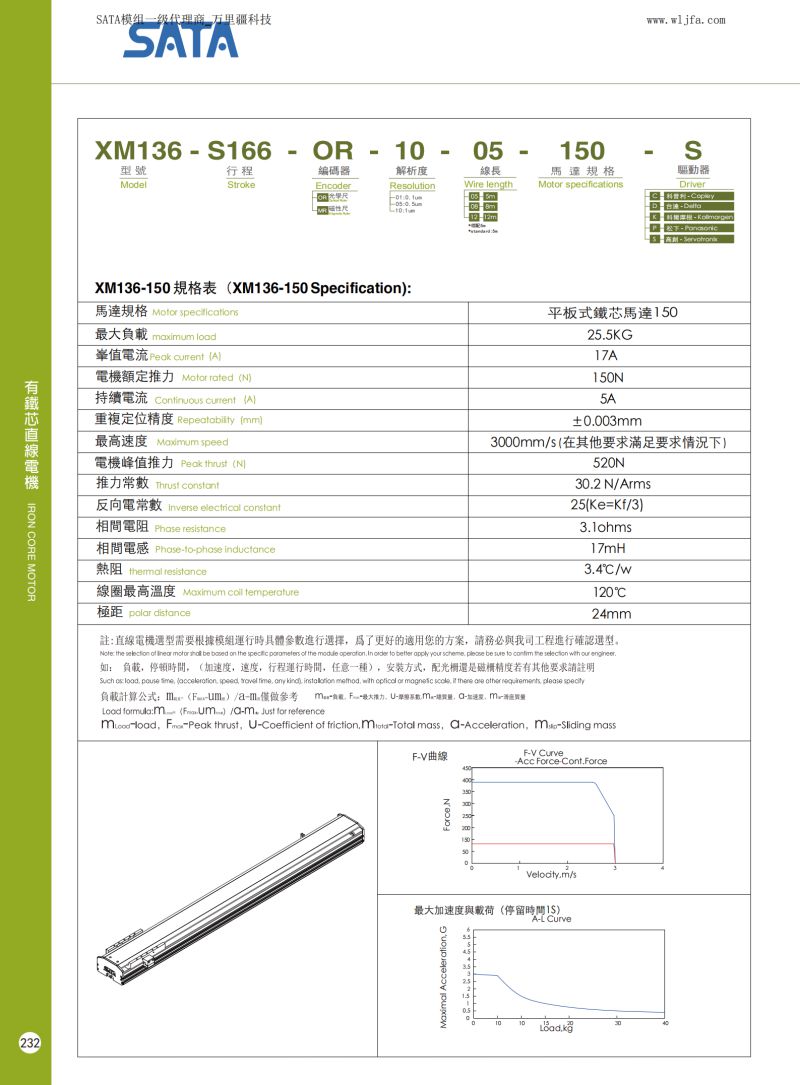

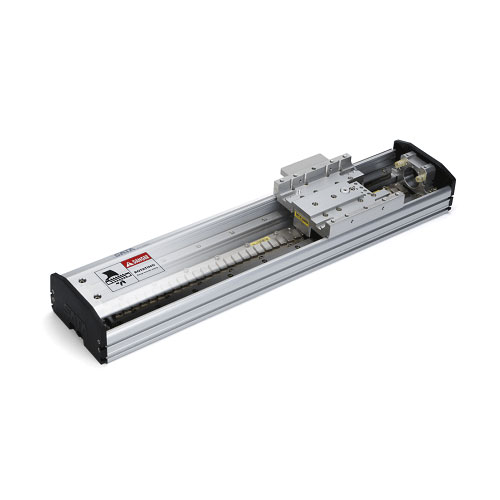

SATA仕達通有鐵芯直線電機XM136規格表

馬達規格：平板式鐵芯馬達150

更大負載：250KG

峰值電流：17A

電機額定推力:150N

持續電流：5A

重復定位精度：±0.003mm

更高速度：3000mm/s(在其他要求滿足要求情況下）

電機峰值推力:520N

推力常數：30.2N/Arms

反向電常數：25（Ke=Kf/3）

相間電阻：3.1ohms

相間電感：17mH

熱阻:3.4°C/w

線性更高溫度：120°C

極距：24mm

SATA仕達通有鐵芯直線電機XM136選型

XM136-S166-OR-10-05-150-S

型號：XM136

行程：S166

編碼器：OR-光學尺，MR-磁性尺

解析度：01：0.1um；05：0.5um；10：1um

線長：0.3-3m；05-5m；08：8m

驅動器：C-科普利；D-臺達；K-科爾摩根；P-松下；S-高創

直線電機選型需要根據模組運行時具體參數進行選擇，為了更好的適用您的方案，請與工程師進行確認選型。（負載，停頓時間，（加速度，速度，行程運行時間，任意一種），安裝方式，配光柵還是磁柵(精度)。
